4. 境界条件の設定¶

「オブジェクトブラウザ＞境界条件設定」を右クリックすると以下選択肢が表示されます。

5.1 ダム¶

ダムは河道セル上に設定する必要があります。河道セルは、上流集水ピクセル数が「河道セル判定閾値」以上セルで、セル属性WidthやDepthなどから確認することできます。河道セルのうちダム堤体に近いセルをダムセルとして選択します。

各ダムに設定できるパラメータは以下のとおりです。

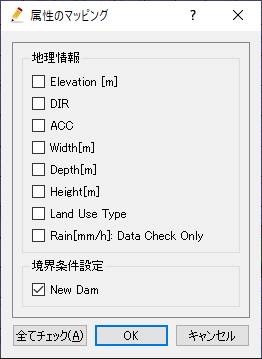

境界条件も格子属性としてマッピングする必要があります。条件を設定したら、「格子＞属性マッピング＞実行」をクリックしてください。「境界条件設定＞New Dam」にチェックを入れ、「OK」ボタンをクリックしてください。

河道流量が観測されている場合、その観測結果を時系列に与えることができます。詳しくはRRIのマニュアル、8.8 On Boundary Conditionをご確認ください。

河道水深が観測されている場合、その観測結果を時系列に与えることができます。詳しくはRRIのマニュアル、8.8 On Boundary Conditionをご確認ください。

斜面セルで流量が観測されている場合、その観測結果を時系列に与えることができます。詳しくはRRIのマニュアル、8.8 On Boundary Conditionをご確認ください。

斜面セルで水深が観測されている場合、その観測結果を時系列に与えることができます。詳しくはRRIのマニュアル、8.8 On Boundary Conditionをご確認ください。

本境界条件により、強制的に流量をを分配させることができます。

地形データでは表現が困難なトンネル水路などが設置されていることで、流量が河道とは異なる経路で流れる起点となるセルを選択します。セルは河道セルである必要があります。設定値には、分派先の出口セルのi,jと分派流量比を指定することができます。

詳しくはRRIのマニュアル、8.10 Diversion optionをご確認ください。
