Nays2DHの格子データについて丁寧なご説明をいただきましたが、格子点とセルの関係がわかってなかったことに気づきました。格子点はセルの周辺４ヶ所に座標を持ちますが、セルとはどの格子点座標と対応しているのでしょうか？
kurasige007903様

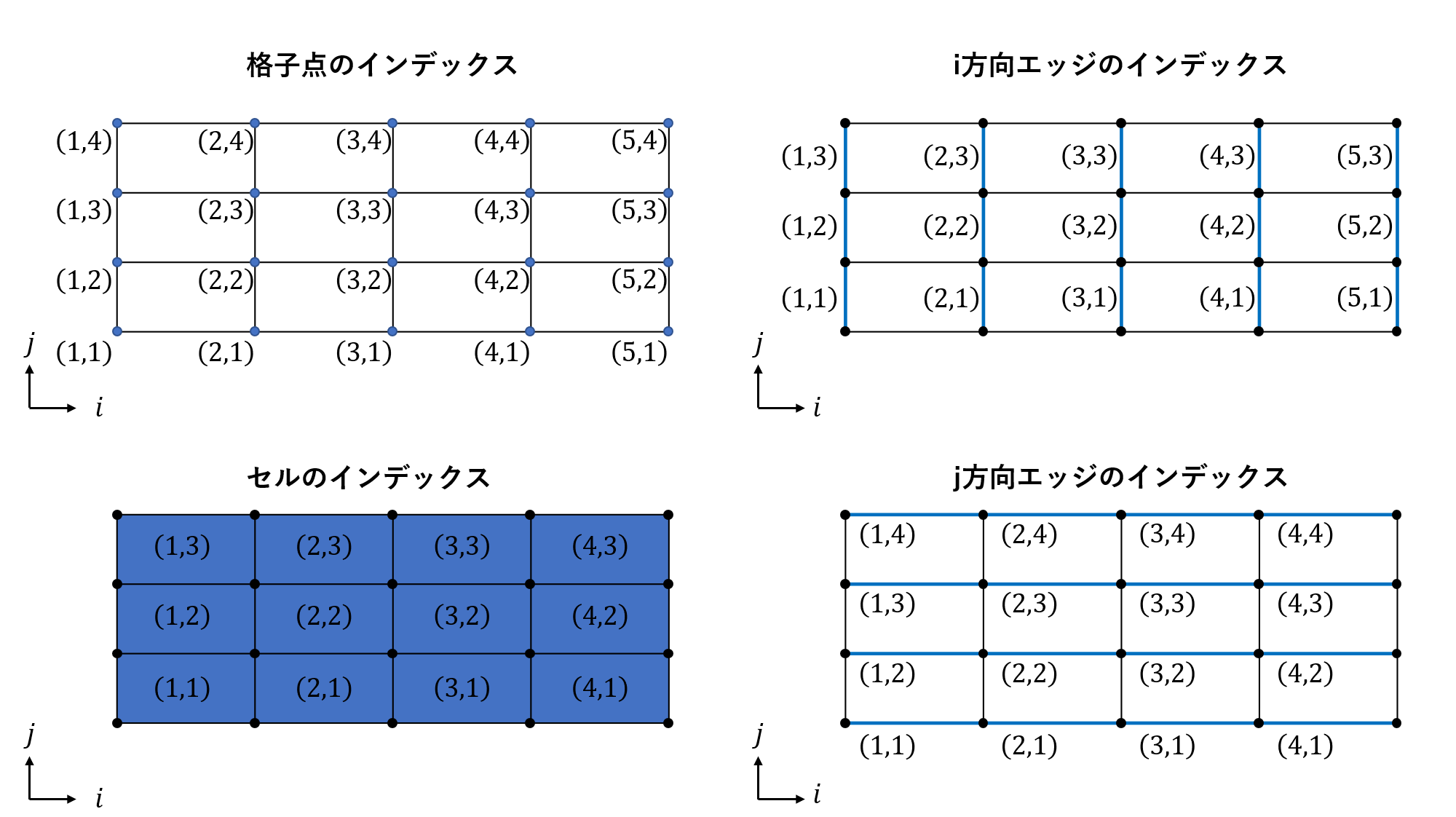

こんにちは 格子点、セル、エッジそれぞれのインデックスを図にしてみましたがどうでしょうか。
例えば、セル(i,j)は格子点(i,j),(i+1,j),(i,j+1),(i+1,j+1)の4点で構成されます。
ありがとうございます。とってもわかりやすい説明ですね。これで、pythonなどを使って確かめたい魚道地形のモデリングができそうです。あまりにも基本的な質問でしたがご容赦ください。
